109 시리즈 워터 펌프 씰

제품 세부 정보

원래 장소: 중국 저장성

브랜드 이름: JG

인증: FDA certificate

모델 번호: 126

지불 및 배송 조건

최소 주문 수량: 1개

가격: USD

포장 세부 사항: 화이트 박스

배달 시간: 3 ~ 10 일

지불 조건: T/T,웨스턴 유니온,머니그램

공급 능력: 1000개

가장 좋은 가격 을 구하라

지금 연락하세요

사양

설명

사양

강조하다:
                                                                                                                                                                                                                                                                                                                                                                                                      109 시리즈 워터 펌프 씰, 내구성 있는 워터 펌프 씰, 자동차용 물 펌프 밀봉


제품명:	109 시리즈 워터 펌프 씰	크기:	10mm – 100mm
애플리케이션:	워터 펌프 씰	HS코드:	8484200090
압력:	≤ 1.2MPa(12bar)	온도:	–20°C ~ +120°C

제품명:	109 시리즈 워터 펌프 씰
크기:	10mm – 100mm
애플리케이션:	워터 펌프 씰
HS코드:	8484200090
압력:	≤ 1.2MPa(12bar)
온도:	–20°C ~ +120°C

설명

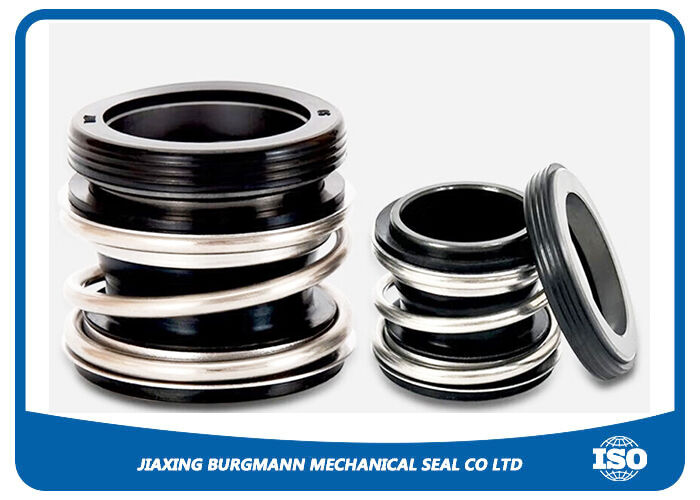

109 시리즈 워터 펌프 씰

109 시리즈 메카니컬 씰은 산업용 펌프, 파이프라인 펌프 및 수봉식 진공 펌프의 누출을 방지하도록 설계된 핵심 정밀 부품입니다. 구조적 견고성과 작동 유연성을 결합한 디자인입니다:

정밀 가공 면: 회전면(샤프트에 의해 구동됨)과 고정면(펌프 하우징에 고정됨)은 정밀하게 가공됩니다. 스프링 압력과 유체 압력의 복합 작용으로 밀착 접촉을 이룹니다.
유체 필름 윤활: 씰링 면 사이에 마이크론 단위의 매우 얇은 유체 필름이 형성됩니다. 이 필름은 회전 샤프트를 따라 액체가 빠져나가는 것을 방지하는 유연한 쿠션 역할을 하며, 고속 회전 시 윤활 및 열 방출을 제공하여 면 마모를 크게 줄입니다.
탄성 보상: 어셈블리에는 고강도 스프링과 2차 씰링 요소가 통합되어 있어 축 방향 흔들림과 설치 불일치를 자동으로 보상하여 장기적인 씰링 안정성을 보장합니다.

제품 장점 및 적용 이점

우수한 재질 - 다양한 서비스 조건에 적합

다양한 펌핑 매체에 대해 다양한 재질 조합을 제공합니다:

씰 면 재질: 고경도 탄화규소(SiC), 세라믹 또는 고윤활성 탄소(흑연)는 우수한 내마모성과 내화학 부식성을 제공합니다.
2차 씰: NBR, EPDM 또는 Viton®(FKM) 고품질 엘라스토머로 제공되며, 깨끗한 물, 오일, 산업 폐수 및 특정 산/알칼리 매체를 안정적으로 처리합니다.

안정적인 작동 - 매우 낮은 유지보수 비용

기존 패킹(글랜드 패킹)과 비교하여 109 시리즈 메카니컬 씰은 상당한 이점을 제공합니다:

거의 제로 누출: 누수, 환경 오염 및 에너지 낭비를 크게 줄입니다.
긴 수명: 유지보수 빈도와 가동 중지 시간을 줄여 상수도, 배수, 환경 보호 및 화학 생산 라인에서 지속적인 작동을 보장합니다.

기술 사양

매개변수	사양	참고
샤프트 직경 범위	10mm - 100mm	일반적인 산업용 펌프 샤프트 크기 포함
작동 압력	1.2 MPa (12 bar) 이하	중저압 급배수 시스템에 적합
작동 온도	-20°C ~ +120°C	엘라스토머 재질(NBR / EPDM / Viton®)에 따라 다름
주변(표면) 속도	10 m/s 이하	표준 모터 속도(1450 / 2900 rpm)와 호환
허용 축 이동(보상)	± 0.5 mm	우수한 탄성 변위 보상 제공
밸런스 타입	언밸런스 설계	간단한 구조; 쉬운 설치 및 유지보수

주요 장점

스프링 유닛이 제품에서 분리되어 스프링 끼임 및 막힘 없음
사각 핀으로 씰 면 잠금되어 안전한 작동(파손 없음)
압력 반전 시 적합
추가 시트 잠금 없이 진공 상태에서 작동 가능
동적으로 로드된 O-링으로 인한 샤프트 손상 없음
작은 설치 크기
개조에 가장 적합, 펌프 개조 불필요
고체 함유 및 연마성 매체에 둔감
평면 샤프트에서도 밸런스 씰의 장점
고정식 설계로 샤프트 움직임에 둔감

응용 분야

수처리 및 폐수 처리 기술
화학 산업
정유 기술
오염, 연마성 및 고체 함유 매체
휘발성 탄화수소(API 씰 아님!)
끈적하고 섬유질 매체
화학 표준 펌프
하수 펌프

기술 FAQ: 109 시리즈 메카니컬 씰

Q1: 수봉식 진공 펌프의 복잡한 작동 조건에서 109 시리즈 씰은 어떻게 작동합니까?

A: 수봉식 진공 펌프는 작동 중 캐비테이션 및 압력 변동이 발생하기 쉽습니다. 109 시리즈는 단일 스프링 설계의 보상 기능을 활용하여 작은 축 방향 움직임에 신속하게 반응합니다. 또한, 건식 운전으로 인한 기계적 충격이나 펌핑 유체에 존재하는 미세 연마재에 견딜 수 있도록 탄화규소(SiC) 씰 면을 선택하는 것이 좋습니다.

Q2: 초기 시동 직후 메카니컬 씰에서 약간의 누출이 발생하는 이유는 무엇입니까?

A: 초기 설치 후 짧은 "길들이기" 기간이 발생할 수 있습니다. 유체 필름이 몇 분 안에 안정되면 누출은 자체적으로 멈춥니다. 누출이 지속되면 설치 중 2차 씰이 손상되었는지 또는 이물질이 씰링 면을 오염시켰는지 확인하십시오.

Q3: 109 시리즈 메카니컬 씰은 기존 패킹(글랜드 패킹)에 비해 어떤 이점을 제공합니까?

A: 핵심 이점은 다음과 같습니다:

샤프트 마모 없음: 패킹은 샤프트 슬리브와 직접 마찰하는 반면, 메카니컬 씰에서는 회전면과 고정면 사이에서만 마모가 발생합니다.
낮은 전력 소비: 메카니컬 씰의 마찰 계수는 매우 낮아 모터 부하를 효과적으로 줄입니다.
일일 조정 불필요: 스프링 압축이 면 마모를 자동으로 보상하여 빈번한 수동 글랜드 조정을 없앱니다.

배송 및 결제 조건

선적항: 상하이
배송 방법: DHL, UPS, FEDEX, TNT 등
결제 조건: T/T, 웨스턴 유니온, 머니그램

당사의 서비스

공장에서 OEM/ODM 주문 가능
도면 또는 요구 사항에 따라 맞춤형 메카니컬 씰 수락
소량 주문 가능
경쟁력 있는 가격으로 우수한 품질 제공
